混凝土结构常用加固方法简介

来源:网络  作者:本站  发布时间:2019-06-21  阅读次数:   次

混凝土结构常用加固方法简介

加固方法

基本概念

适用范围

优缺点

增大截面加固法

增大原构件截面面积或增配钢筋,以提高其承载力、刚度和稳定性,或改变其自振频率的一种直接加固法

适用范围较广,用于梁、板、柱、墙等构件及一般构筑物的加固,特别是原截面尺寸显著偏小及轴压比明显偏高的构件加固。

优点:有长期的使用经验,施工简单,适应性强。

缺点:湿作业,施工期长,构件尺寸的增大可能影响使用功能和其他构件的受力性能。

外粘型钢加固法

对钢筋混凝土梁、柱外包型钢、扁钢焊成构件并灌注结构胶粘剂,以达到整体受力,共同工作的加固方法。

适用于梁、柱、桁架、墙及框架节点加固。

优点:受力可靠、能显著改善结构性能,对使用空间影响小。

缺点:施工要求较高,外露钢件应进行防火,防腐处理。

粘贴钢板加固法

采用结构胶粘剂将薄钢板粘贴于原构件的混凝土表面,使之形成具有整体性的复合截面,以提高其承载力的一种直接加固方法。

适用于钢筋混凝土受弯、斜截面受剪、受拉及大偏心受压构件的加固,构件截面内力存在拉压变化时慎用。

优点:施工简单便捷,原构件自重增加小,不改变结构外形,不影响建筑使用空间,

缺点:有机胶的耐久性和耐火性问题,钢板需进行防火处理。

粘贴纤维复合材加固法

采用结构胶粘剂将纤维复合材粘贴于原构件的混凝土表面,使之形成具有整体性的复合截面,以提高其承载力和延性的一种直接加固方法。

适用于钢筋混凝土受弯、受压及受拉构件的加固。

优点:轻质高强、施工简便、可曲面或转折粘贴,加固后基本不增加原构件重量,不影响结构外形。

缺点:有机胶的耐久性和耐火性问题;纤维复合材的有效锚固问题。



一、 增大截面加固法主要施工工艺

工艺流程:

   清理、修整原结构、构件
安装---新增钢筋(包括种植箍筋)并与原钢筋、箍筋连接--安装模板-----浇筑混凝土-----养护及拆模施工--质量检验。

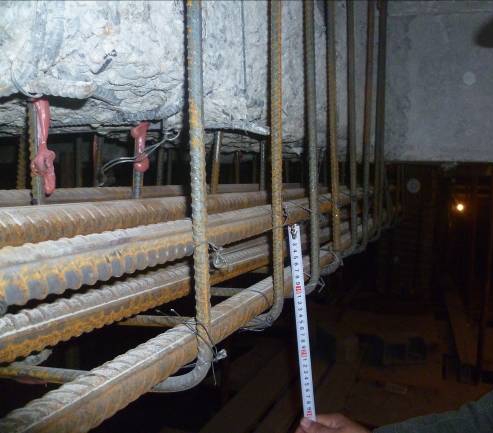

   梁增大截面加固梁、钢筋绑扎如下图

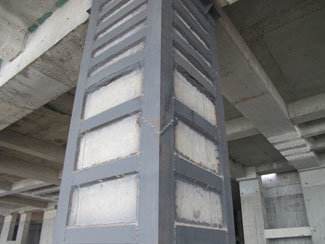

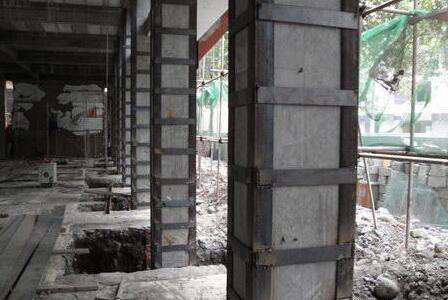

二、 外贴型钢加固法主要施工工艺

工艺流程:

   清理、修整原结构、构件并画线定位--制作型钢骨架--界面处理--型钢骨架安装及焊接--注胶施工(包括注胶前准备工作)--养护--施工质量检验--防护面层施工

三、  粘贴钢板加固法主要施工工艺

工艺流程:

   清理、修整原结构、构件--加工钢板、箍板、压条及预钻孔--界面处理--粘贴钢板施工--固定、加压、养护--施工质量检验--防护面层施工

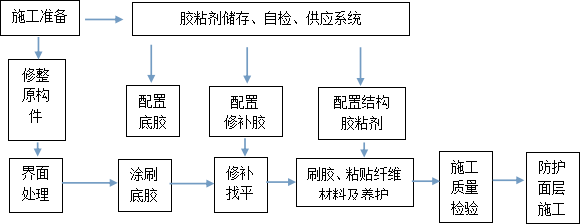

四、粘贴碳纤维片材加固法主要施工工艺

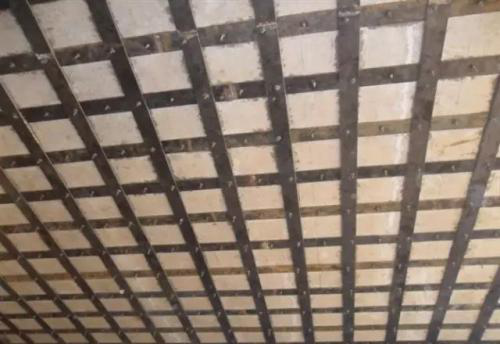

 楼板采用粘贴碳纤维片材加固法。示意图如下图所示:






 五、地下室外墙开洞加固施工工艺



工艺流程

拆除混凝土墙体--界面处理--粘贴钢板施工--固定、加压、养护--施工质量检验--防护面层施工


#水钻切割采用水钻打排孔方式切割。沿定位线采用相应直径钻头的水钻四周切割,钻孔重合率为1.2(如下图).


#接好电源、水源,用水钻开始割。

#切割完成后,现场复检员复检,合格后进入下道工序。

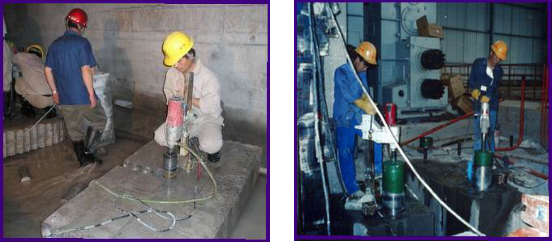

水钻现场施工图







六、 植筋工程施工工艺

工艺流程




钢筋,钻孔的深度必须达到下表的要求:

钢筋直径(mm)

10

12

14

16

18

20

22

钻孔直径(mm)

14

16

20

20

22

25

28

钻孔基本深度ls=0.2αsptdfy/fbd

150

180

210

240

270

300

330

钢筋锚固承载力 Ntb=fyAs(单位:KN)

15.7

40.7

55.4

72.4

91.6

113.1

136.8

七、压力灌注法加固

  针对钢筋混凝土构造物产生的各种龟裂现象和裂缝损坏,采用环氧树脂低压灌注浆加固修补,在不影响生产营运的条件下,可以达到预期的强度,延长结构物的使用寿命。施工快捷方便,不需要大型机械作业,加固效果安全可靠。

低压灌注加固工法特点
1、 采用慢速、低压连续灌注浆,可以确保树脂注入裂缝的细微部位。
2、 可以控制注入量,必要时可以补充灌浆料。
3、 可根据裂缝大小、注入状况的需要,调整压力。
4、 注入量和注入情形可以目视观察。

低压灌注加固工法适用范围
1、混凝土建筑物裂缝的修补:大厦、公寓、仓库等(墙、柱、梁、板)
2、各种设施:储存、塔槽、烟囱、其他
3、桥梁、铁道:桥墩、桥台、栏杆、桥面、桁架、隧道、其他
4、 港湾、河川:岸、便桥、坝、拦砂坝、堰堤等和其他一切混凝土构造物。

压力灌注加固施工工艺流程

步骤一:基层处理
1、 沿裂缝两侧30mm的地方,用钢刷或砂轮机磨平,直到露出坚实面。

步骤二:裂缝密封
1、 用密封材料将裂缝表面密封,使注入树脂不致流失。

步骤三:安装底座
1、 安装底座位置每隔30cm一个
2、 底座应安装牢固,完全密封至不漏浆为止
3、 底座中心要和裂缝中心吻合

步骤四:密封剂养护
1、 裂缝经密封材料封缄后逐一检查是否完全密封并经24小时养护硬化。

步骤五:注入浆材
1、将环氧树脂甲、乙组分按照4:1配比充分搅拌均匀。
2、 使用橡皮圈由上往下,缓缓自动加压注入。
3、 检查各注射器灌注的状况,随时补充注入材料至灌满为止。
4、 橡皮圈最多可增加至3组,每组橡皮圈施加压力约为20N。

步骤六:硬化养护
1、 注入浆材注入裂缝后,将会有部分注入浆材残留于筒内,待此浆材硬化,经检查认可后才可拆除注射器。

步骤七:修整饰平
1、裂缝处理完成后,用砂轮机磨平凹凸面,至混凝土面平滑为止,然后按原来表材依序恢复
